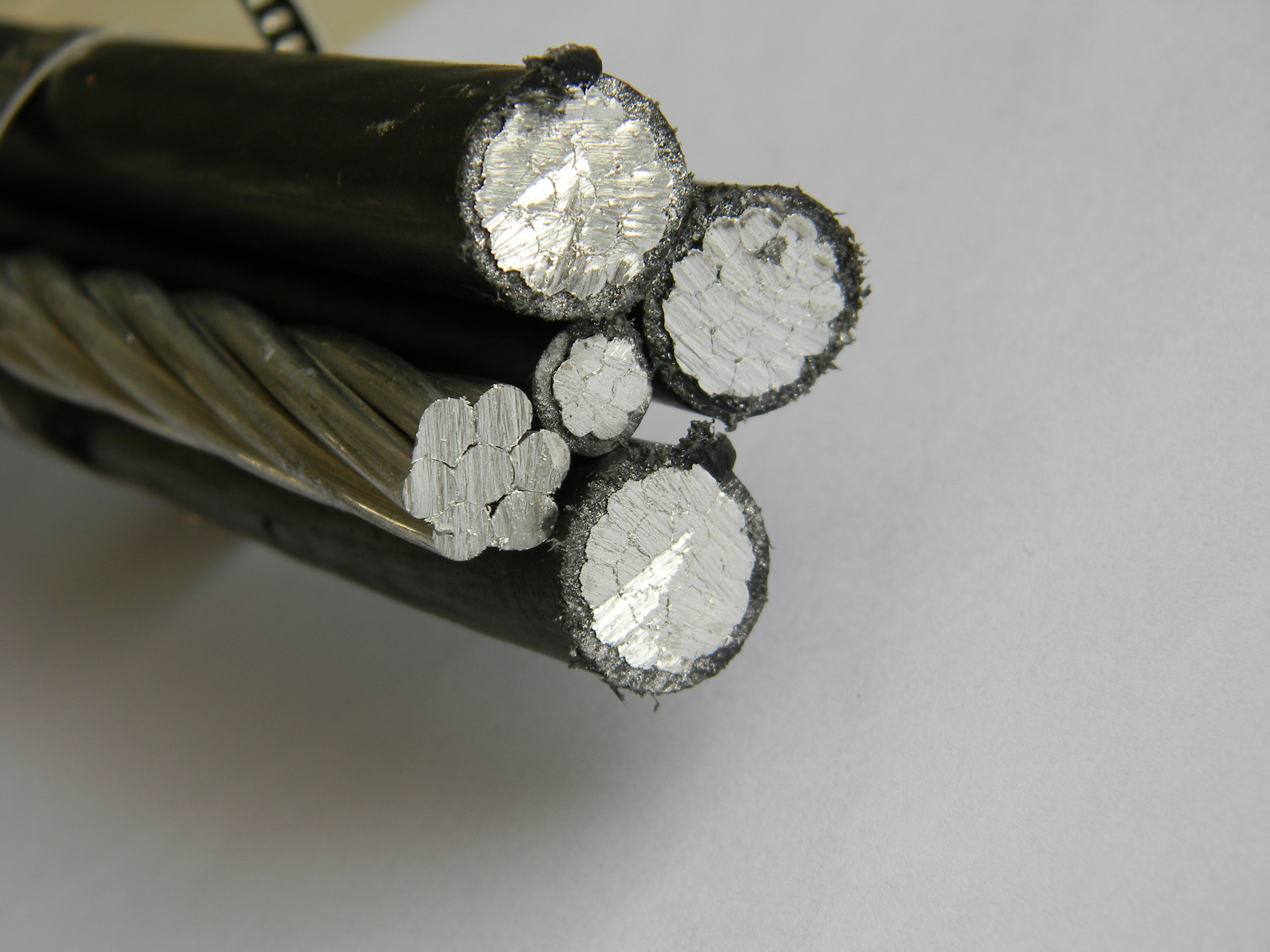

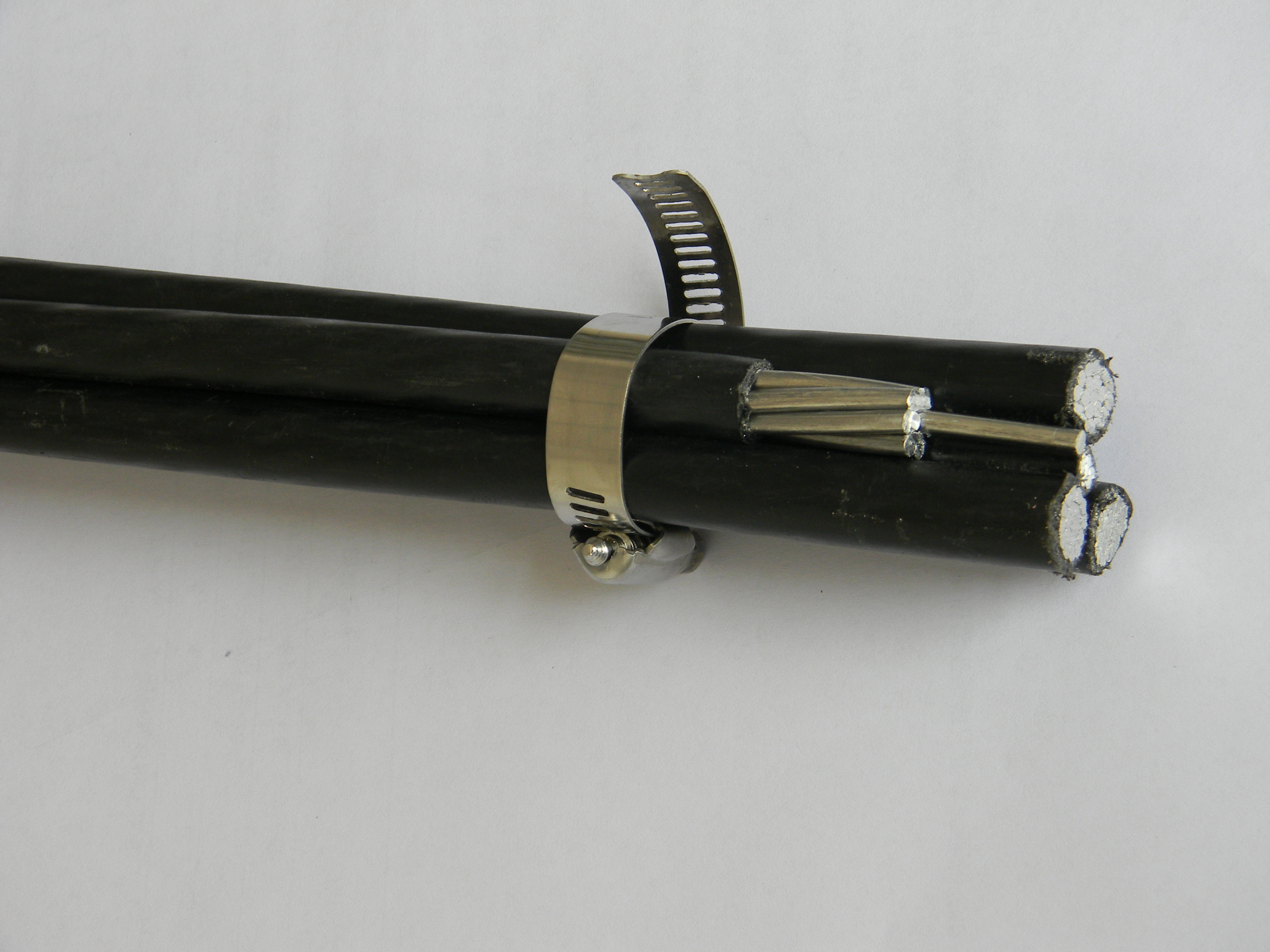

0,6/1KV Cabo Aéreo (ABC) compatível com NFC33-209 padrão para aplicações versáteis

5 0 Rever

Introdução ao produto:
O cabo de 0,6/1KV em compacto (ABC) compatível com o NFC 33-209 padrão foi projetado para aplicações versáteis de distribuição de energia aérea. Este cabo possui uma estrutura duplex robusta com isolamento XLPE/PE/PVC, garantindo alta resistência e durabilidade do intemperismo em ambientes severos. Adequado para redes urbanas, eletrificação rural e sistemas de iluminação de rua, integra condutores de mensageiros de liga de alumínio para maior resistência mecânica e confiabilidade a longo prazo.

Quantidade:
Status de disponibilidade:





Inquérito Adicionar a cesta

1. Construção e materiais:

Condutores não-massger de fase/neutro: alumínio (AL) com áreas de seção transversal que variam de 16 mm² a 150 mm²

1

.
Condutor de mensageiro neutro: liga de alumínio (AAAC) para resistência à tração superior e resistência à corrosão

1

.
Isolamento: XLPE, PE ou Opções de PVC, otimizadas para UV e extrema resistência climática

1

.
Conformidade com padrões: NFC 33-209, BS 7870-5, GB/T 12527 e IEC 60502

1

.

2. Tabela de especificações técnicas:

Área do condutor (mm²)	Número de fios	máx. Diâmetro do condutor de resistência à DC (Ω/km)	(mm)	min. Breaking Load (KN)	Range geral de diâmetro (mm)
16	7	1.91	4.6–5.1	1.9	7.0–7.8
25	7	1.20	5.8–6.3	3.0	8.6–9.4
35	7	0.868	6.8–7.3	-	10.0-10.9
54.6 (mensageiro)	7	0.63	9.2–9.6	16.6	12.3–13.0
70 (mensageiro)	7	0.50	10.0-10.2	20.5

0,6/1KV Cabo agrupado aéreo (ABC) ( NFC33-209 padrão)

Modelo No.

Fase No./dia.

Xlpe

Neutro No./dia.

Xlpe

EP No./dia.

Xlpe

mm

3*35+54.6AAAC+16 3*70+54.6AAAC+2*16

7/2.52

12/2.72

1.60

1.80

7/3.15

1.60

7/1.70

1.20

3. Embalagem e serviços:

Embalagem: disponível em bobinas de 100 a 1.000 m em tambores de madeira (tamanho padrão: 1100 mm³) ou embalagem personalizada

1

.
Suporte: inclui assistência técnica no local, orientação de instalação e teste de pós-instalação

1

.

4. Aplicações:
Ideal para transmissão de energia aérea em ambientes urbanos, rurais e industriais, particularmente onde o alto estresse mecânico e a resistência ambiental são críticos

1

.

Nota: Para detalhes técnicos completos ou especificações personalizadas, consulte a documentação original do produto

1

.

Diretrizes de tradução:

Garanta que 'resistência ao intemperismo ' e 'força mecânica ' sejam enfatizadas tanto na introdução quanto na descrição.
Destaque a conformidade com a NFC 33-209 como uma certificação-chave para mercados que exigem padrões europeus ou internacionais.
Use a tabela para mostrar os principais parâmetros técnicos para comparação rápida por engenheiros ou equipes de compras.

Código: ABC 0.6/1KV.

Padrões: HD 626 S1: 1996 Part5-Seção D, Amka (SFS 2200).

Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.

Mensageiro neutro: condutores de alumínio.

APLICAÇÃO : Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.

Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.

Dimensões dos condutores de fase

Corte transversal	Conductor Diâmetro		Espessura do isolamento		Diâmetro do núcleo		Capacidade de transporte atual	Quebra Carregar
(mm²)	min.	tolerância	Nom.	min.	min.	máx.	(UM*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UM*)	(KN)
16	4.4	± 0,05	1.4		7.1	7.3	70
25	5.9	± 0,02	1.4		8.3	9.1	95
35	6.9	± 0,02	1.6		9.7	10.5	115
50	8.1	± 0,25	1.6		10.8	11.8	140
70	9.7	± 0,25	1.8		12.8	13.8	180
120	12.8	± 0,30	2.0		16.2	17.4	250

* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.

Corte transversal	Diâmetro do condutor		Espessura do isolamento		Diâmetro do núcleo		Capacidade de transporte atual	Carga de quebra
(mm²)	min.	tolerância	Nom.	min.	min.	máx.	(UM*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UM*)	(KN)
25	5.9	± 0,02			5.5	6.3		7.4
35	6.9	± 0,02			6.5	7.3		10.3
50	8.1	± 0,25			7.6	8.6		14.2
70	9.7	± 0,25			9.2	10.2		20.6
95	11.4	± 0,30			10.8	12.0		27.9

Dimensões do pacote de cabos

Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²)	Diâmetro do pacote Aprox. (mm)
1 × 16+25	15
3 × 16+25	22
4 × 16+25	22
3 × 25+35	26
4 × 25+35	26
3 × 35+50	30
3 × 50+70	35
3 × 70+95	41
3 × 120+95	47

Linhas LV-ABC com mensageiro neutro isolado

Código: ABC 0.6/1KV.

Padrões: HD 626 S1: 1996 Parte 6-Seção E, Amka (SFS 2200)

Construção: Condutores de alumínio com isolamento XLPE.

APLICAÇÃO: Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.

Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.

Dimensões dos condutores de fase

Corte transversal	Conductor Diâmetro		Espessura de Isolamento		Diameten do núcleo		Capacidade de transporte atual	Carga de quebra
(mm²)	min.	máx.	Nom.	min.	min.	máx.	(UM*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UM*)	(KN)
16	4.6	5.1	1.2		7.0	7.8
25	5.8	6.3	1.4		8.6	9.4	112
35	6.8	7.3	1.6		10.0	10.9	138
50	7.9	8.4	1.6		11.1	12.0	168
70	9.7	10.2	1.8		13.3	14.2	213
95	11.0	12.0	1.8		14.6	15.7	258
120	12.0	13.1	1.8		15.6	16.7	306
150	13.9	15.0	1.7		17.3	18.6	344

* Definido para temperatura ambiente de 30 ℃ e máx. Temperatura do condutor de 90 ℃.

Dimensões de condutores de mensageiros neutros

Corte transversal	Conductor Diâmetro		Espessura de Isolamento		Diâmetro do núcleo		Capacidade de transporte atual	Quebra Carregar
(mm²)	min.	tolerância	Nom.	min.	min.	máx.	(UM*)	(KN)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)		(UM*)	(KN)
54.6	9.2	9.6	1.6		12.3	13.0		16.6
70	10.0	10.2	1.5		12.9	13.6		20.5
95	12.2	12.9	1.6		15.3	16.3		27.5

* Definido para a temperatura ambiente de 30 ℃ e a temperatura máxima do condutor de 90 ℃.

Dimensões do pacote de cabos

Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²)	Diâmetro do pacote Aprox. (mm)
3 × 25+54.6	30.0
3 × 35+K × 16+54,6	33.0
3 × 50+K × 16+54,6	36.0
3 × 70+K × 16+54,6	37.5
3 × 70+K × 25+54,6	40.0
3 × 70+K × 16+70	41.0
3 × 95+K × 16+70	44.0
3 × 120+K × 16+70	46.0
3 × 120+K × 16+95	47.0
3 × 150+K × 16+70	48.0
3 × 150+K × 16+95	49.0

* Nota: K número de condutores de iluminação pública (k pode ser igual a 0,1.2. ou 3).

em um:

sob um:

Cabo de baixa tensão Cabo XLPE de 0,6kv Condutor de liga de alumínio

*código de verificação

1	Tamanho do condutor	mm²	70	95	185
2	Diâmetro sobre o condutor.nominal	mm	9.3-10.2	11.6	16.4
3	Espessura de dielétrico	mm	3.4	3.4	3.4
3	Mínimo em um ponto	mm	2.96	2.96	2.96
4	Diâmetro sobre isolamento. nominal	mm	16.1-17.0	21.3	25.9
5	Diâmetro sobre tela central semi-condutora . nominal	mm	18.1-19	23.3	27.9
6	Espessura da fita de cobre.	mm	0.15	1.15	2.15
7	Espessura da bainha	mm	1.8	1.8	1.8
7	Mínimo em um ponto	mm	1.43	1.43	1.51
8	Tamanho da catenária	mm²	50	50	70
9	Diâmetro geral de pacote.nominal	mm	55.7	67.8	79.2
10	Massa nominal	kg/m	2.64	3.25	4.65

1	Tamanho da catenária	mm²	50	70
2	Número de fios		7	7
3	Tamanho do fio (diâmetro)	mm	3.0	3.6
4	Força de tração mínima de cada fio	KN	9.26	13.13
5	Alongamento no intervalo. mínimo	%	3.5	4.0
6	Espessura de cobertura protetora
	Nominal	mm	1.2	1.2
	Mínimo em um ponto	mm	0.96	1.96
7	ImpuseWhSandVoag E1.250S		21kV/5min	21kV/5min

1	Tamanho do condutor	mm²	70	95	185
2	Diâmetro sobre o condutor.nominal	mm	9.3-10.2	11.6	16.4
3	Espessura de dielétrico	mm	3.4	3.4	3.4
3	Mínimo em um ponto	mm	2.96	2.96	2.96
4	Diâmetro sobre isolamento. nominal	mm	16.1-17.0	21.3	25.9
5	Diâmetro sobre tela central semi-condutora . nominal	mm	18.1-19	23.3	27.9
6	Espessura da fita de cobre.	mm	0.15	1.15	2.15
7	Espessura da bainha	mm	1.8	1.8	1.8
7	Mínimo em um ponto	mm	1.43	1.43	1.51
8	Tamanho da catenária	mm²	50	50	70
9	Diâmetro geral de pacote.nominal	mm	55.7	67.8	79.2
10	Massa nominal	kg/m	2.64	3.25	4.65

1	Tamanho da catenária	mm²	50	70
2	Número de fios		7	7
3	Tamanho do fio (diâmetro)	mm	3.0	3.6
4	Força de tração mínima de cada fio	KN	9.26	13.13
5	Alongamento no intervalo. mínimo	%	3.5	4.0
6	Espessura de cobertura protetora
	Nominal	mm	1.2	1.2
	Mínimo em um ponto	mm	0.96	1.96
7	ImpuseWhSandVoag E1.250S		21kV/5min	21kV/5min
