Principais recursos
Conformidade : totalmente compatível com AS/NZS 3560.1 e testado para atender à IEC 60502-1 para confiabilidade internacional.
Resistência ao clima : O isolamento XLPE estabilizado por UV suporta temperaturas extremas (-40 ° C a +90 ° C) e exposição ao sol prolongado.
Resistência mecânica : os condutores de liga de alumínio (AAAC) fornecem alta resistência à tração, resistindo à flacidez e danos físicos.
Segurança : o fio do mensageiro neutro integrado garante a conformidade do aterramento e reduz a complexidade da instalação.
Proteção à corrosão : o revestimento antioxidação nos condutores evita a degradação em áreas costeiras ou de alta umidade.
Aplicações
Distribuição de energia aérea em zonas rurais, suburbanas e industriais.
Projetos de energia renovável (fazendas solares, turbinas eólicas).
Fonte de energia temporária para canteiros de obras.
Modelo | Spcificação |
---|---|
Padrão | AS/NZS 3560.1, IEC 60502-1 |
Tensão nominal | 0,6/1KV |
Material do condutor | Liga de alumínio (AAAC) / alumínio (AAC) |
Material de isolamento | Polietileno reticulado resistente a UV (XLPE) |
Material da jaqueta | HDPE preto (polietileno de alta densidade) |
Configuração do núcleo | 3/4/5 Núcores + Fio Messenger Neutro Integrado (Opcional) |
Faixa de temperatura | -40 ° C a +90 ° C. |
Raio mínimo de flexão | 10 × diâmetro do cabo |
Resistência à tracção | ≥120 MPa (AAAC) / ≥60 MPa (AAC) |
Desempenho de incêndio | Flame-retardante (IEC 60332-1) |
Tamanhos disponíveis
de parâmetro | Tamanho do condutor (mm²) | Espessura do isolamento (mm) | Diâmetro geral (mm) | aprox. Peso (kg/km) |
---|---|---|---|---|
ABC-3 × 16+NM16 | 16 | 1.4 | 22.5 | 320 |
ABC-4 × 25+NM25 | 25 | 1.6 | 28.0 | 480 |
ABC-5 × 50+NM50 | 50 | 2.0 | 35.5 | 820 |
0,6 / 1 KV Cabo agrupado ( ABC ) ( Austrália / Nova Zelândia S Tandard )
Área nominal | Número/dia. | Espessura de isolamento |
mm² | mm | mm |
2/4*16 | 7/1.72 | 1.3 |
2/3/4*25 | 7/2.20 | 1.3 |
2/3/4*35 | 7/2.58 | 1.3 |
2/3/4*50 | 7/3,00 | 1.5 |
4*70 | 19/2.1 | 4.5 |
1/4*95 | 19/2.58 | 1.7 |
4*120 | 19/2.9 | 1.7 |
Qualidade certificada : testada independentemente pela SGS e Intertek para a conformidade com AS/NZS 3560.1.
Vida de serviço longo : mais de 30 anos de operação confiável nas regiões costeiras, desertas e alpinas.
Instalação fácil : os feixes pré-montados reduzem o tempo de trabalho em 40% em comparação com a fiação tradicional.
Sustentabilidade : os materiais recicláveis se alinham às iniciativas de energia limpa da Austrália.
Principais recursos
Conformidade : totalmente compatível com AS/NZS 3560.1 e testado para atender à IEC 60502-1 para confiabilidade internacional.
Resistência ao clima : O isolamento XLPE estabilizado por UV suporta temperaturas extremas (-40 ° C a +90 ° C) e exposição ao sol prolongado.
Resistência mecânica : os condutores de liga de alumínio (AAAC) fornecem alta resistência à tração, resistindo à flacidez e danos físicos.
Segurança : o fio do mensageiro neutro integrado garante a conformidade do aterramento e reduz a complexidade da instalação.
Proteção à corrosão : o revestimento antioxidação nos condutores evita a degradação em áreas costeiras ou de alta umidade.
Aplicações
Distribuição de energia aérea em zonas rurais, suburbanas e industriais.
Projetos de energia renovável (fazendas solares, turbinas eólicas).
Fonte de energia temporária para canteiros de obras.
Modelo | Spcificação |
---|---|
Padrão | AS/NZS 3560.1, IEC 60502-1 |
Tensão nominal | 0,6/1KV |
Material do condutor | Liga de alumínio (AAAC) / alumínio (AAC) |
Material de isolamento | Polietileno reticulado resistente a UV (XLPE) |
Material da jaqueta | HDPE preto (polietileno de alta densidade) |
Configuração do núcleo | 3/4/5 Núcores + Fio Messenger Neutro Integrado (Opcional) |
Faixa de temperatura | -40 ° C a +90 ° C. |
Raio mínimo de flexão | 10 × diâmetro do cabo |
Resistência à tracção | ≥120 MPa (AAAC) / ≥60 MPa (AAC) |
Desempenho de incêndio | Flame-retardante (IEC 60332-1) |
Tamanhos disponíveis
de parâmetro | Tamanho do condutor (mm²) | Espessura do isolamento (mm) | Diâmetro geral (mm) | aprox. Peso (kg/km) |
---|---|---|---|---|
ABC-3 × 16+NM16 | 16 | 1.4 | 22.5 | 320 |
ABC-4 × 25+NM25 | 25 | 1.6 | 28.0 | 480 |
ABC-5 × 50+NM50 | 50 | 2.0 | 35.5 | 820 |
0,6 / 1 KV Cabo agrupado ( ABC ) ( Austrália / Nova Zelândia S Tandard )
Área nominal | Número/dia. | Espessura de isolamento |
mm² | mm | mm |
2/4*16 | 7/1.72 | 1.3 |
2/3/4*25 | 7/2.20 | 1.3 |
2/3/4*35 | 7/2.58 | 1.3 |
2/3/4*50 | 7/3,00 | 1.5 |
4*70 | 19/2.1 | 4.5 |
1/4*95 | 19/2.58 | 1.7 |
4*120 | 19/2.9 | 1.7 |
Qualidade certificada : testada independentemente pela SGS e Intertek para a conformidade com AS/NZS 3560.1.
Vida de serviço longo : mais de 30 anos de operação confiável nas regiões costeiras, desertas e alpinas.
Instalação fácil : os feixes pré-montados reduzem o tempo de trabalho em 40% em comparação com a fiação tradicional.
Sustentabilidade : os materiais recicláveis se alinham às iniciativas de energia limpa da Austrália.
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Part5-Seção D, Amka (SFS 2200).
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro: condutores de alumínio.
APLICAÇÃO : Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linhas LV-ABC com mensageiro neutro isolado
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Parte 6-Seção E, Amka (SFS 2200)
Construção: Condutores de alumínio com isolamento XLPE.
APLICAÇÃO: Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diameten do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | máx. | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para temperatura ambiente de 30 ℃ e máx. Temperatura do condutor de 90 ℃.
Dimensões de condutores de mensageiros neutros
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para a temperatura ambiente de 30 ℃ e a temperatura máxima do condutor de 90 ℃.
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de condutores de iluminação pública (k pode ser igual a 0,1.2. ou 3).
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Part5-Seção D, Amka (SFS 2200).
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro: condutores de alumínio.
APLICAÇÃO : Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.4 | ± 0,05 | 1.4 | 7.1 | 7.3 | 70 | ||
25 | 5.9 | ± 0,02 | 1.4 | 8.3 | 9.1 | 95 | ||
35 | 6.9 | ± 0,02 | 1.6 | 9.7 | 10.5 | 115 | ||
50 | 8.1 | ± 0,25 | 1.6 | 10.8 | 11.8 | 140 | ||
70 | 9.7 | ± 0,25 | 1.8 | 12.8 | 13.8 | 180 | ||
120 | 12.8 | ± 0,30 | 2.0 | 16.2 | 17.4 | 250 |
* Definido para a temperatura ambiente de 25 ℃ e a temperatura máxima do condutor de 70 ℃.
Corte transversal | Diâmetro do condutor | Espessura do isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
25 | 5.9 | ± 0,02 | 5.5 | 6.3 | 7.4 | |||
35 | 6.9 | ± 0,02 | 6.5 | 7.3 | 10.3 | |||
50 | 8.1 | ± 0,25 | 7.6 | 8.6 | 14.2 | |||
70 | 9.7 | ± 0,25 | 9.2 | 10.2 | 20.6 | |||
95 | 11.4 | ± 0,30 | 10.8 | 12.0 | 27.9 |
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública + Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
1 × 16+25 | 15 |
3 × 16+25 | 22 |
4 × 16+25 | 22 |
3 × 25+35 | 26 |
4 × 25+35 | 26 |
3 × 35+50 | 30 |
3 × 50+70 | 35 |
3 × 70+95 | 41 |
3 × 120+95 | 47 |
Linhas LV-ABC com mensageiro neutro isolado
Código: ABC 0.6/1KV.
Padrões: HD 626 S1: 1996 Parte 6-Seção E, Amka (SFS 2200)
Construção: Condutores de alumínio com isolamento XLPE.
APLICAÇÃO: Os condutores de agrupamento aéreo são usados para redes tributárias de edifícios de energia e suas redes internas.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Dimensões dos condutores de fase
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diameten do núcleo | Capacidade de transporte atual | Carga de quebra | |||
(mm²) | min. | máx. | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
16 | 4.6 | 5.1 | 1.2 | 7.0 | 7.8 | |||
25 | 5.8 | 6.3 | 1.4 | 8.6 | 9.4 | 112 | ||
35 | 6.8 | 7.3 | 1.6 | 10.0 | 10.9 | 138 | ||
50 | 7.9 | 8.4 | 1.6 | 11.1 | 12.0 | 168 | ||
70 | 9.7 | 10.2 | 1.8 | 13.3 | 14.2 | 213 | ||
95 | 11.0 | 12.0 | 1.8 | 14.6 | 15.7 | 258 | ||
120 | 12.0 | 13.1 | 1.8 | 15.6 | 16.7 | 306 | ||
150 | 13.9 | 15.0 | 1.7 | 17.3 | 18.6 | 344 |
* Definido para temperatura ambiente de 30 ℃ e máx. Temperatura do condutor de 90 ℃.
Dimensões de condutores de mensageiros neutros
Corte transversal | Conductor Diâmetro | Espessura de Isolamento | Diâmetro do núcleo | Capacidade de transporte atual | Quebra Carregar | |||
(mm²) | min. | tolerância | Nom. | min. | min. | máx. | (UM*) | (KN) |
(mm) | (mm) | (mm) | (mm) | (mm) | ||||
54.6 | 9.2 | 9.6 | 1.6 | 12.3 | 13.0 | 16.6 | ||
70 | 10.0 | 10.2 | 1.5 | 12.9 | 13.6 | 20.5 | ||
95 | 12.2 | 12.9 | 1.6 | 15.3 | 16.3 | 27.5 |
* Definido para a temperatura ambiente de 30 ℃ e a temperatura máxima do condutor de 90 ℃.
Dimensões do pacote de cabos
Número de núcleos de fase × seção transversal +condutores de iluminação pública +Seção transversal neutra (mm²) | Diâmetro do pacote Aprox. (mm) |
3 × 25+54.6 | 30.0 |
3 × 35+K × 16+54,6 | 33.0 |
3 × 50+K × 16+54,6 | 36.0 |
3 × 70+K × 16+54,6 | 37.5 |
3 × 70+K × 25+54,6 | 40.0 |
3 × 70+K × 16+70 | 41.0 |
3 × 95+K × 16+70 | 44.0 |
3 × 120+K × 16+70 | 46.0 |
3 × 120+K × 16+95 | 47.0 |
3 × 150+K × 16+70 | 48.0 |
3 × 150+K × 16+95 | 49.0 |
* Nota: K número de condutores de iluminação pública (k pode ser igual a 0,1.2. ou 3).
Código: ABC 11KV.
Padrões: Sans 1713.
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro : um condutor de aço galvanizado encalhado com isolamento XLPE.
Aplicação: Os condutores de pacote aéreo devem ser adequados para
Operação ao ar livre em áreas tropicais em altitudes de até 2200m acima do mar
nível, umidade de até 90%, temperatura ambiente média de+30 ℃ com
um mínimo de - 1 ℃ e um máximo de +4 ℃ sob luz solar direta, pesado
condições salinas ao longo da costa e níveis isoceraunic de até 180
Tempestade dias por ano.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Características do condutor de fase
1 | Tamanho do condutor | mm² | 70 | 95 | 185 |
2 | Diâmetro sobre o condutor.nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espessura de dielétrico | mm | 3.4 | 3.4 | 3.4 |
Mínimo em um ponto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diâmetro sobre isolamento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diâmetro sobre tela central semi-condutora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espessura da fita de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espessura da bainha | mm | 1.8 | 1.8 | 1.8 |
Mínimo em um ponto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamanho da catenária | mm² | 50 | 50 | 70 |
9 | Diâmetro geral de pacote.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Massa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Suportar características da catenária
1 | Tamanho da catenária | mm² | 50 | 70 |
2 | Número de fios | 7 | 7 | |
3 | Tamanho do fio (diâmetro) | mm | 3.0 | 3.6 |
4 | Força de tração mínima de cada fio | KN | 9.26 | 13.13 |
5 | Alongamento no intervalo. mínimo | % | 3.5 | 4.0 |
6 | Espessura de cobertura protetora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo em um ponto | mm | 0.96 | 1.96 | |
7 | ImpuseWhSandVoag E1.250S | 21kV/5min | 21kV/5min |

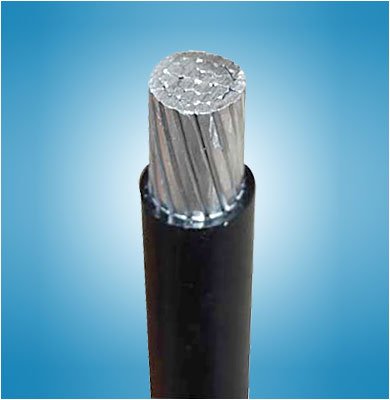

Código: ABC 11KV.
Padrões: Sans 1713.
Construção: Condutores de fase: condutores de alumínio com isolamento XLPE.
Mensageiro neutro : um condutor de aço galvanizado encalhado com isolamento XLPE.
Aplicação: Os condutores de pacote aéreo devem ser adequados para
Operação ao ar livre em áreas tropicais em altitudes de até 2200m acima do mar
nível, umidade de até 90%, temperatura ambiente média de+30 ℃ com
um mínimo de - 1 ℃ e um máximo de +4 ℃ sob luz solar direta, pesado
condições salinas ao longo da costa e níveis isoceraunic de até 180
Tempestade dias por ano.
Instalação: Esses cabos não podem ser enterrados, mesmo em conduítes.
Características do condutor de fase
1 | Tamanho do condutor | mm² | 70 | 95 | 185 |
2 | Diâmetro sobre o condutor.nominal | mm | 9.3-10.2 | 11.6 | 16.4 |
3 | Espessura de dielétrico | mm | 3.4 | 3.4 | 3.4 |
Mínimo em um ponto | mm | 2.96 | 2.96 | 2.96 | |
4 | Diâmetro sobre isolamento. nominal | mm | 16.1-17.0 | 21.3 | 25.9 |
5 | Diâmetro sobre tela central semi-condutora . nominal | mm | 18.1-19 | 23.3 | 27.9 |
6 | Espessura da fita de cobre. | mm | 0.15 | 1.15 | 2.15 |
7 | Espessura da bainha | mm | 1.8 | 1.8 | 1.8 |
Mínimo em um ponto | mm | 1.43 | 1.43 | 1.51 | |
8 | Tamanho da catenária | mm² | 50 | 50 | 70 |
9 | Diâmetro geral de pacote.nominal | mm | 55.7 | 67.8 | 79.2 |
10 | Massa nominal | kg/m | 2.64 | 3.25 | 4.65 |
Suportar características da catenária
1 | Tamanho da catenária | mm² | 50 | 70 |
2 | Número de fios | 7 | 7 | |
3 | Tamanho do fio (diâmetro) | mm | 3.0 | 3.6 |
4 | Força de tração mínima de cada fio | KN | 9.26 | 13.13 |
5 | Alongamento no intervalo. mínimo | % | 3.5 | 4.0 |
6 | Espessura de cobertura protetora | |||
Nominal | mm | 1.2 | 1.2 | |
Mínimo em um ponto | mm | 0.96 | 1.96 | |
7 | ImpuseWhSandVoag E1.250S | 21kV/5min | 21kV/5min |
